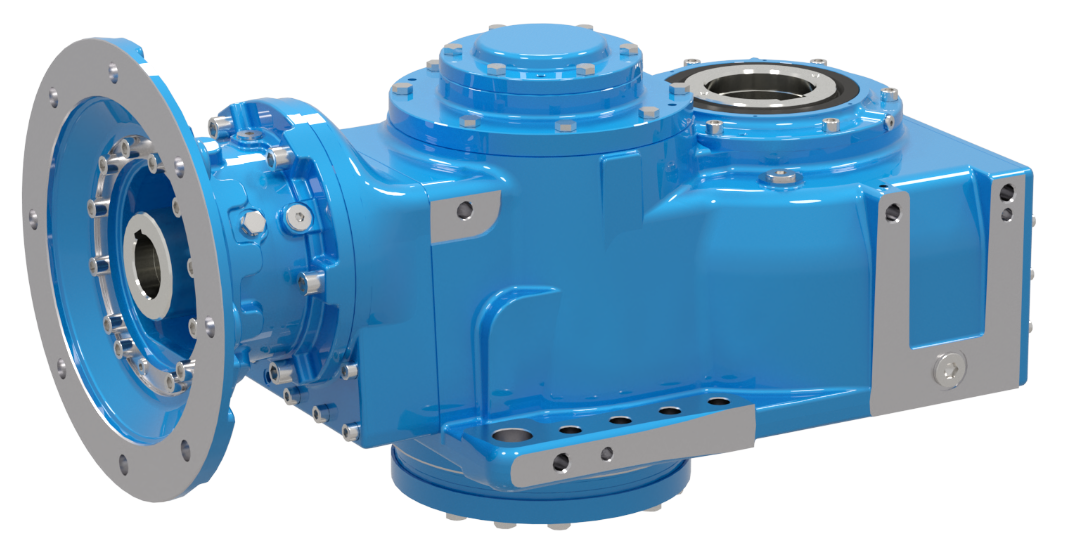

این گیربکس های Compact Plano-Helical که یک پتنت خاصی می باشند، دارای ترکیبی از چرخ دنده های خورشیدی و هلیکال هستند که از نقاط قوت هر فناوری بهره می برد: اندازه جمع و جور، قابلیت اطمینان بالا و نگهداری آسان.
| گشتاور (Nm) | نسبت دنده | قطر شفت خروجی (mm) | ورژن |
| 3900 - 35000 | 13 - 7500 | 60 - 140 | هلیکال PH و هلیکال مخروطی BPH |
ویژگی ها:
- نصب به صورت شفت و فلنجی
- کلید استوانه ای، شافت سالید + (دیسک انقباضی (Shrink Disk) یا شافت هزارخار (Splined Shaft))
- ترکیب ماژولار از یک تا 6 مرحله کاهش
- طیف وسیعی از آداپتورها برای موتورهای هیدرولیک و/یا الکتریکی
- لوازم جانبی ورودی و خروجی موجود (ترمزها، کاورهای ایمنی برای خروجی، بازوهای گشتاور، هیتر و خنک‌کننده‌ها...)
- آببندی Viton و/یا کاست موجود است
- سیکل های خاص رنگ آمیزی مطابق EN ISO 12944
دیتای فنی - Compact Plano-Helical PH
| سایز | گشتاور خروجی (Nm) | نسبت دنده | قطر شافت خروجی (mm) |
| PH 13 | 3900 | 13.92 - 1700 | 60 - 70 |
| PH 16 | 5800 | 13.92 - 1694 | 70 |
| PH 18 | 8870 | 10.75 - 2081 | 80 - 90 |
| PH 20 | 10900 | 11.74 - 1695 | 80 - 90 |
| PH 21 | 12640 | 13.42 - 1996 | 100 - 110 |
| PH 23 | 16700 | 139.2 - 1407 | 90 - 100 |
| PH 25 | 24200 | 13.94 - 1419 | 110 - 120 |
| PH 28 | 35000 | 18.4 - 1374.2 | 140 |
دیتای فنی - Compact Plano-Bevel Helical BPH
| سایز | گشتاور خروجی (Nm) | نسبت دنده | قطر شافت خروجی (mm) |
| BPH 13 | 3900 | 9.7 - 2029.4 | 60 - 70 |
| BPH 16 | 5800 | 35.67 - 7544 | 70 |
| BPH 18 | 8870 | 27.54 - 7083 | 80 - 90 |
| BPH 20 | 10900 | 30.1 - 6053.7 | 80 - 90 |
| BPH 21 | 12640 | 30.2 - 7028 | 100 - 110 |
| BPH 23 | 16700 | 30.66 - 6083 | 90 - 100 |
| BPH 25 | 24200 | 34.2 - 5378.1 | 110 - 120 |
| BPH 28 | 35000 | 47.1 - 5101.1 | 140 |
دانلود دیتاشیت فنی - Brevini® Compact Plano-Helical Drives سری PH - BPH
Catalogo-tecnico-Riduttori-a-coppia-conica.pdf
دانلود دیتاشیت فنی - Compact Plano-Helical سایز 18
Catalogue-Brevini-Posiplan-Size-18.pdf
دانلود دیتاشیت فنی - Compact Plano-Helical سایز 21
Catalogue-Brevini-Posiplan-Size-21.pdf
